人体综合测试仪

您的当前位置:主页 > 防静电测试仪 > 人体综合测试仪 >

KERUISI人体综合测试仪TG-031升级版

时间:2021-11-03  编辑:通格电子字体:
分享到:

一、TG-031人体综合测试仪简介:
      TG-031双脚人体综合测试仪是专门为测量人体综合电阻(包括人体、手腕带和鞋、袜等的电阻)而设计的显示测量装置,能对人体综合电阻大于109Ω和小于105Ω的标准值时,进行检测与报警。

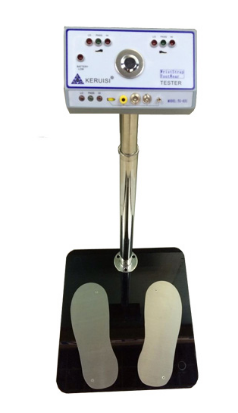

KERUSI人体综合测试仪TG-031(升级版)


三、TG-031人体综合测试仪优势:
1.本产品可快速测试ESD装备,三个独立装置(手腕带、左鞋、右鞋),一次完成ESD检测。
2.拥有三个分别各三种状态显示,LO(低于设定值)、PASS(设定值范围内)、HI(高于设定值),有报警功能。

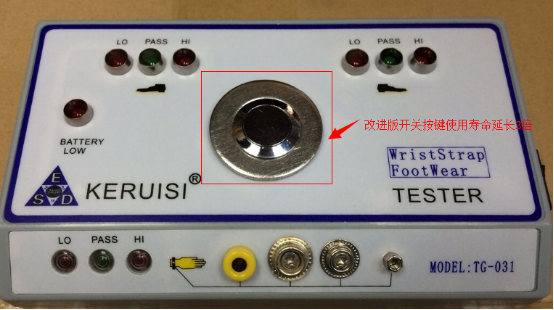

3.按键功能全新改进,大大改善了按键易损坏的弊端,使用寿命至少是老款人体综合测试仪的3倍

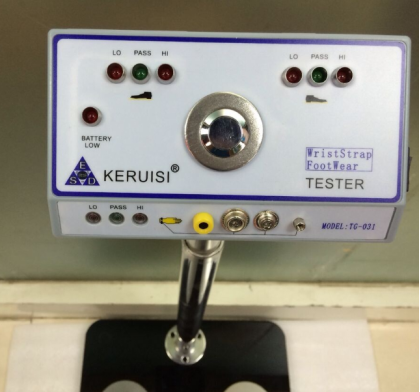

KERUSI人体综合测试仪TG-031(升级版)
四、TG-031人体综合测试仪功能:
1. 防止人员电击事故:人体综合电阻过小(小于104Ω)时,TG-031人体综合测试仪会自动报警,(若人体综合电阻过小并不小心触及动力电(220V或380V),容易引起触电伤人事故);
2. 能适应多种测量要求:该仪器有两种工作模式:"脚-脚"工作模式和"手-脚"工作模式,能根据现场测量需求自由切换;
3. 能同时测试两脚和人体间的综合电阻:当工作人员虽穿防静电工作服或工作鞋,但是同时穿非防静电袜或非防静电鞋垫等,人体产生的静电不能导入大地,导致人体综合电阻过大,静电不能导出进入大地而有静电放电的危险时,该仪器会自动报警
4.  是测试手腕带和鞋套的理想选择: TG-031双脚人体综合测试仪配制了750KΩ-10MΩ电路(用于测试手腕带)和750KΩ-100MΩ电路(用于测试鞋)
KERUSI人体综合测试仪TG-031(升级版)
五、TG-031人体综合测试仪尺寸数据:

仪器尺寸

(W)166mm*(L)96mm*(H)40mm

左鞋设定值

750kΩ-100mΩ

踏板尺寸

(W)300mm*(L)400mm*(H)20mm

右鞋设定值

750kΩ-100mΩ

活动支架

830mm-1430mm

手腕设定值

750kΩ-10.5mΩ

调整距离

总重量

6.5kg

测试精度

±10-20%


KERUSI人体综合测试仪TG-031(升级版)
六、TG-031人体综合测试仪技术参数:

操作温度范围

0-31℃

Humidity(湿度)

0%-90%RH

Size(尺寸)mm

仪器:142.5(L)×82(W)×39(H)

支架:400(L)×250(W)×800(H)

踏板:400(L)×450(W)

Weight(测试仪净重)

5.5kg

测试仪高度调节范园

900mm-1470mm


七、TG-031人体综合测试仪设计理念:
    人体静电是引起火药和电火工品、化学工业品发生意外爆炸的主要和难以预防的因素,因此国内外针对这类易燃易爆危险品的抗静电要求都是以抗人体静电为主并建立了人体模型。 在对人体防静电问题的长期研究中,发现测量人体的综合电阻来有效预防是有效的方法。
KERUSI人体综合测试仪TG-031(升级版)

八、TG-031人体综合测试仪测试结果:

Shoe cover test margin(鞋测试)

750KΩ-100MΩ

Wrist cover test margin(手腕带测试)

750KΩ-10MΩ

Resistence Tolerance

(±20%)电阻

Foot(鞋)

≤740 KΩ

Red(Fail Lo)

750KΩ

Green(Pass)

100MΩ

Green(Pass)

≥110 MΩ

Red(Fail Hi)

Wrist(手腕带)

≤740 KΩ

Red(Fail Lo)

750KΩ

Green(Pass)

10.5MΩ

Green(Pass)

≥11.5 MΩ

Red(Fail Hi)


注意事项:

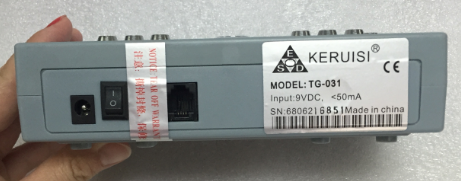

1.电源适配器为AC或DC12V,不能大于15V或低于9V电压(低于9V欠点指示灯会亮),电源不适配会影响测试精度
2.请勿戴手套或用支架按在金属测试按钮
