表面电阻测试仪

您的当前位置:主页 > 防静电测试仪 > 表面电阻测试仪 >

SL-030表面电阻测试仪

时间:2021-11-04  编辑:通格电子字体:
分享到:

一、SL-030表面电阻测试仪简介:

   S L-030表面电阻测试仪是用于测量表面电阻率(用于量化测量所有导电型、抗静电及静电泄放材料的表面电阻或系统电阻)的仪器,其测量精度高、操作简单。
S L-030表面电阻测试仪体积轻巧,携带方便,是车间生产用于简便测量产品电阻的理想选择(注:该仪器不能用于测量阻值超过1012的产品)。

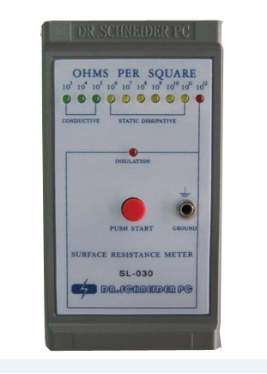

SL-030表面电阻测试仪

二、 SL-030表面电阻测试仪用途:

     SL-030表面电阻测试仪被广泛适用于微电子,医药,航空航天,精密机械等领域。

三、SL-030表面电阻测试仪使用方法:

1.SL-030表面电阻测试仪遵循ASTM标准D-257测试方法
2.将仪器放置在需要测量物体的表面并按下红色按键
3.仪器上的十个103——1012  LED显示灯将其中一个对应的测试数值亮起。
4.测试时通过测试仪底部的两根平行电极快捷的测试物体表面导电性能、表面静电消散性能及表面绝缘度

四、LED数值灯相对应的参数表:

表上数值

对应阻值

对应性能

103

1千欧姆

导电

104

10千欧姆

导电

105

100千欧姆

导电

106

1兆欧姆

防静电

107

10兆欧姆

防静电

108

100兆欧姆

防静电

109

1000兆欧姆

防静电

1010

10000兆欧姆

防静电

1011

100000兆欧姆

防静电

1012

1000000兆欧姆

绝缘



五、SL-030表面电阻测试仪技术参数:

操作温度

0℃-50℃

相对湿度

0%-90%RH

测量电压

9V

电  源

9V PP3碱性电池

储藏温度

-15摄氏度到60摄氏度

测量度

10的级数量

转变点

1/2级对数(3.16×10n)

转变点精度

±1/2级

工作电压

9VDC

外形尺寸

137mm(L)*76mm(W)*30mm(H)

重量

120g

精度

±10%



六、SL-030表面电阻测试仪校准步骤:

为了保证仪器测试的精准度,SL-030表面电阻测试仪每隔一年应做一次校准,步骤如下:
1、SL-030表面电阻测试仪采用的是1%超薄膜电阻和高速放大电路,其校准步骤是基于该产品的线性电路技术而进行的。
2、阻抗值的转换点为1/2级对数即3.16×10n,转换点的线性值为每测量档的中值(mean value perunit)的±10%。
3、测量用仪器:十进电阻箱,测试电极电阻箱的电阻需要有1×103欧姆到 999×106兆欧姆或109,测量大于109阻值时采用CAD技术,因为采用9伏电压驱动很难验证阻抗值大于999×106的电阻。
4、将电阻箱的两个电极连接到SV-2080的两个平行电极上,将电阻调到1K位置,表的103发光二极管(LED)应亮,其它档的校准依此类推,测量阻抗转换点时,按下开关的同时连续调节阻抗电桥的阻抗 值,并观察察下一档LED灯常亮时的阻抗值(这时的值为转换阻抗值)。
